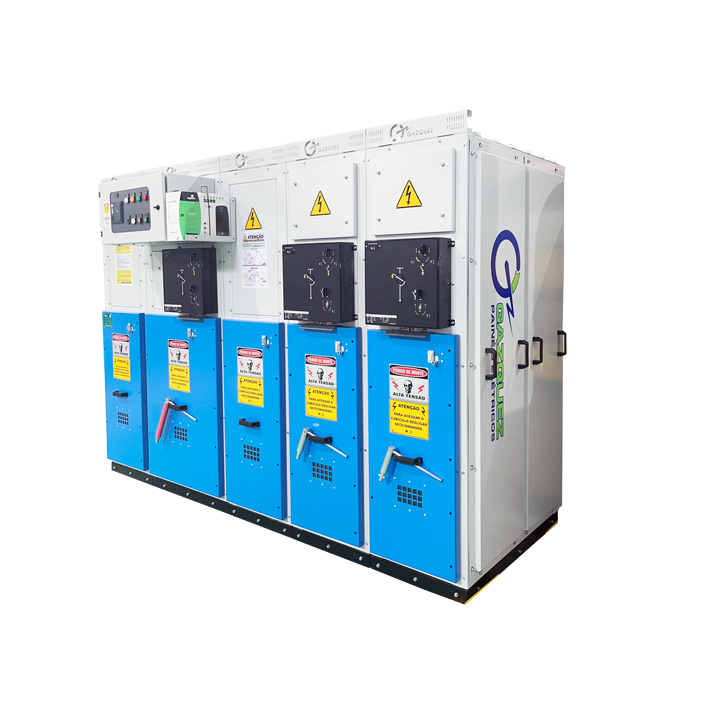

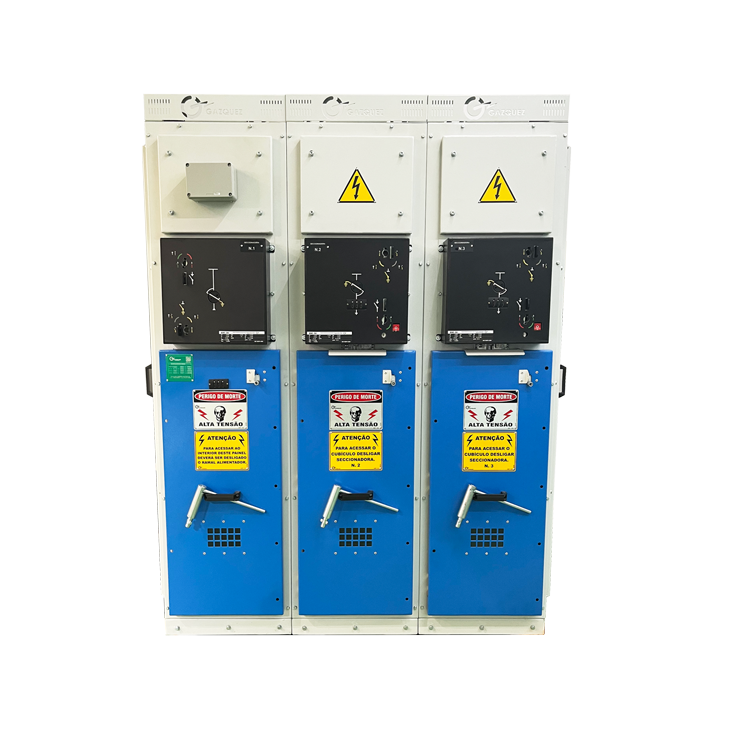

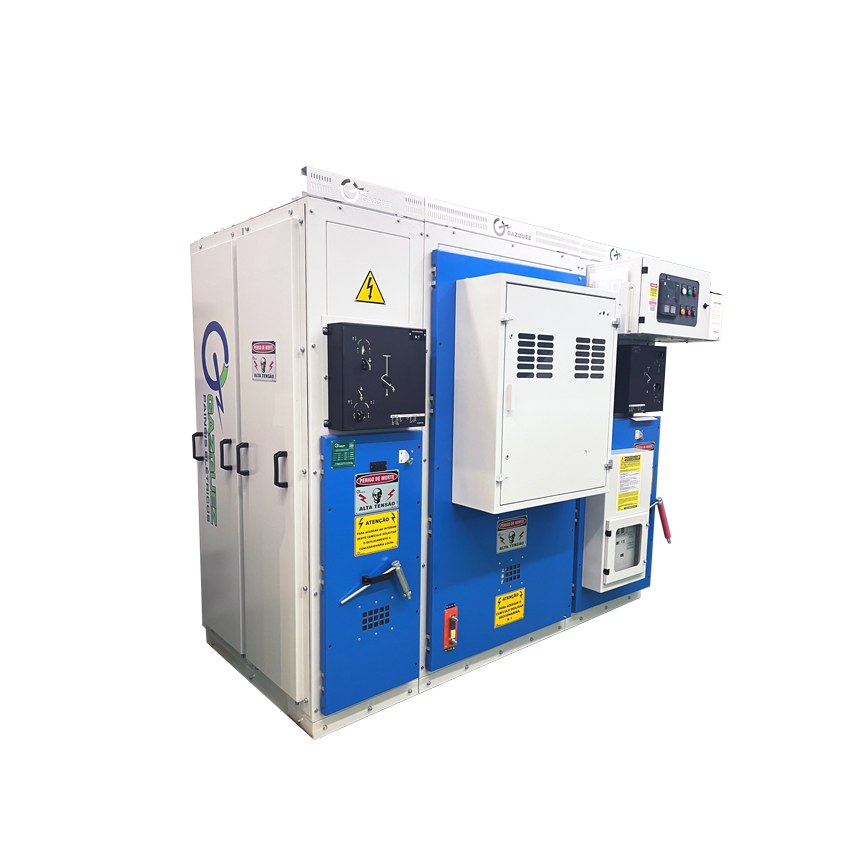

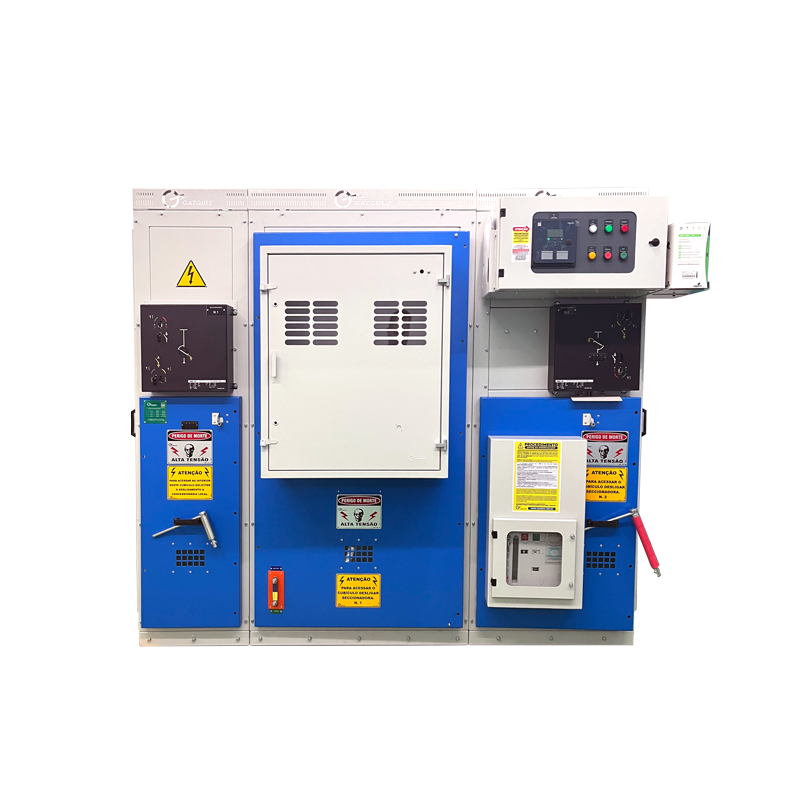

Cabine primária de média tensão blindada 15/24kV

A cabine primária de média tensão blindada,  linha a gás SF6 15/24kV é projetada para aplicações que demandam segurança operacional, confiabilidade e conformidade normativa.

Esta cabine  opera com tensão nominal de 15/24kV e correntes nominais de 400/630A, sendo adequado para ambientes internos e externos. Sua construção com isolamento a gás SF6 proporciona maior proteção contra falhas internas, reduzindo os riscos operacionais em sistemas elétricos de média tensão.

Homologado conforme a norma NBR IEC 62271-200:2007, este cubículo é recomendado para integração em subestações compactas, sistemas de distribuição e aplicações industriais com elevada exigência técnica.

Solicitar cotação
Download
Perguntas frequentes
Contato
  • Tensão nominal de 15/24kV, com corrente nominal de 400/630A
  • Sistema de isolamento a gás SF6 para proteção elevada
  • Construção compacta adequada a ambientes internos e externos
  • Homologação conforme NBR IEC 62271-200:2007
  • Graus de proteção IP40 e IP54, conforme especificação

Principais aplicações

  • Subestações compactas de média tensão, onde a confiabilidade é crítica
  • Sistemas de distribuição elétrica para proteção e controle de alimentadores
  • Integração com transformadores em ambientes industriais e de infraestrutura
  • Proteção de usinas fotovoltaicas e redes críticas

Características elétricas e de isolamento

A cabine primária linha a gás SF6 apresenta características elétricas adequadas para aplicações em média tensão, com parâmetros dimensionados para garantir segurança operacional, confiabilidade e conformidade normativa, mesmo em condições de curto-circuito.



Características adicionais

Capacidade de Interrupção de Curto-Circuito Efetivo (ICCEF): 16kA

Capacidade de Interrupção de Curto-Circuito de Pico (ICCP): 41,6kA


Nível Básico de Isolamento (NBI):

  • 95kV para classe de tensão 15kV
  • 125kV para classe de tensão 24kV

Cabine uso externo

Medidas (A/L/P)

A

2050 mm

L

2510 mm

P

1530 mm

Peso

1500 kg

Cabine uso interno

Medidas (A/L/P)

A

1950 mm

L

2510 mm

P

1150 mm

Peso

1200 kg
